제품 상세 정보:
|
| 스프링재: | 스테인리스 스틸 | 특징: | 높은 신뢰성, 간편한 설치, 낮은 유지보수 |
|---|---|---|---|
| 씰링면: | 실리콘카바이드, 텅프렌카바이드 | 운영 상태: | 연마성, 부식성, 고온 |
| 소재: | TC/TC/VIT | 종류: | 단일 기계 밀봉 |
| 크기: | 20 밀리미터, 25 밀리미터, 30 밀리미터, 35 밀리미터, 40 밀리미터 | Flygt 펌프용: | 3102 |
| 강조하다: | 3102 비행기 기계 봉쇄,25mm Flygt 기계 밀폐,ODM 기계 밀폐 회사 |
||
- 네
응용 물 펌프 모델 결합 테이블
| 플라이그트 펌프 모델 | 셰프트 크기 | 상단 봉 | 하부 봉 |
| 3085-091,3085-120,3085-170,3085-171,3085-181,3085-280,3082-290,3085-890 | 20mm | FS-G-U20 | FS-G-L20 또는 FS-H-L20 |
| 3101 | 28mm | FS-B-U28 | FS-B-L28 |
| 3102 | 25mm | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35mm | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35mm | FS-K-U35 | FS-M-L35 |
| 3126-181,3127 | 35mm | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45mm | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60mm | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-980,3305 | 90mm | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90mm | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20mm | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60mm | / | FS-Q-L60 |
| 4440,5530 | 35mm | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45mm | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90mm | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 그린덱스 메이저, 마스터, 마타도르, 미디, 미네트, 살바도르 | 25mm~24mm | FS-Z-U25 | FS-Z-L24 |
| 그린덱스 맥시 | 45mm | FS-O-U45 | FS-N-L45 |
| 준비 모델 4 8 12&16 | 15mm | FS-D-U15 | / |
| 준비 24 | 20mm | FS-A-U20 | FS-A-L20 |
| 준비 90 | 28mm | FS-I-U28 | FS-I-L28 |
| 스티아티 7 | 20mm | FS-G-U20 | FS-G-L20 |
| 600 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90~80mm | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15mm | FS-D-U15 | |
| 2024 | 20mm | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15mm | FS-D-U15 | / |
| 2060 | 20mm | FS-G-U20 | FS-G-L20 |
| 2066 | 20mm | FS-A-U20 | FS-A-L20 |
| 2070 | 22mm | FS-E-U22 | FS-E-L22 |
| 2071 | 22mm | FS-E-U22 | FS-E-L22 |
| 2075 | 20mm | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28mm | FS-I-U28 | FS-I-L28 |
| ,,,2084,2135 | 35mm | FS-K-U35 | FS-K-L35 |
| 2101 | 20mm | FS-A-U20 | FS-A-L20 |
| 2102-40 | 22mm | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35mm | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35mm | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45mm~35mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45mm | FS-O-U45 | FS-O-L45 |
| 2201-11HT 또는 MT | 45mm | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45mm | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60mm | FS-P-U60 | FS-P-L60 |
| 2400 | 60mm | FS-R-U60 | FS-R-L60 |
| 3041-281 | 20mm | FS-G-U20 | FS-G-L20 |
| 3057 | 20mm | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20mm | FS-G-U20 | FS-G-L20 |
| 3065 | 20mm | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20mm | FS-G-U20 | FS-G-L20 |
| 3080 | 20mm | FS-A-U20 | FS-A-L20 |
| 3082 | 22mm | FS-E-U22 | FS-E-L22 |
| 온도 | 30°C~180°C |
| 압력 | ≤1.2Mp a |
| 속도 | ≤10m/s |
| 로터리 밀봉 표면 | TC |
| 정지 된 봉인 얼굴 | TC |
| 고무 부품 | NBR/EPDM/Fkm |
| 다른 부분 | SUS304/SUS316 |
| 기술 매개 변수 | 사양 |
|---|---|
| 속도 | 최대 3600 Rpm |
| 적용 | 펌프 |
| 장수성 | 매우 내구성 |
| 설치 | 쉽게 교체 할 수 있다 |
| 압력 범위 | 최대 10 바 |
| 온도 범위 | 최대 180°C |
| 소재 | 스테인리스 스틸 |
| 2차 봉쇄 | 오 링 |
| 호환성 | 대부분의 플라이그트 펌프에 적합합니다. |
| 호랑이 얼굴 | 탄소 대 세라믹 |

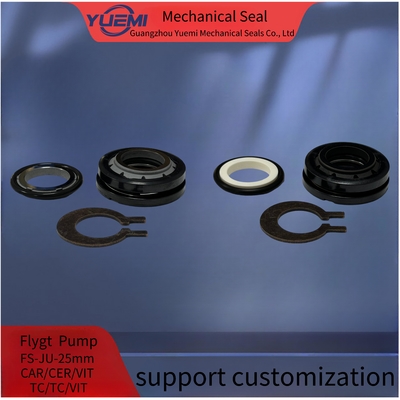

FS-JU-25용도에 맞습니다.플라이그트 펌프 모델3102
우리의 밀봉은 DIN24960, ISO3069, EN12756, API628 표준을 엄격히 준수하기 때문에 고품질입니다.
봉지가 당신이 필요로 하는 것이 아니라면,저희에게 연락하고 당신의 펌프 모델 또는 도면, 재료, 셰프트 크기를 제공하십시오. 우리는 당신에게 조언하고 그에 따른 기계 밀폐를 제공합니다.
맞춤형 제품과 OEM은 환영합니다.
우리는 공장 가격, 고품질, 빠른 배송 및 최고의 서비스를 제공합니다.
준비 방법:
1. 샤프트 외부 지름은 허용 범위 내입니다 +-0.05mm
2셰프트 류트 <0.1mm
3셰프 끝 플로트 <0.13mm
4, 오 링 위에 샤프트에 날카로운 가장자리가 없습니다
참고:
설치 중에, 긁거나 손상되지 않습니다. 만약 어떤 것이 손상되면, 새로운 하나를 교체하기 위해 저희에게 연락하십시오.
구조에 설치:
1. 카트리지를 봉쇄하는 전체 세트가 청소되고 정확히 판매 전에 누출 검사 통과합니다.손상을 피하기 위해, 해제하고 고정하기 전에 다시 청소하지 마십시오.
2 밀폐기와 샤프트 사이의 장착 면적은 dl h6 0.8, 그리고 셰프트의 끝에는 선도 톱니가 있어야 합니다. 스크루의 위치에 있는 셰프트의 외부 지름은 0.2mm 더 작아야 합니다. 스크루가 너무 단단해지면 저항합니다. 셰프트를 기름으로 윤활하십시오.
3펌프 챔버에 카트리지를 넣고
A: 플랜지의 4개의 스크루 볼트를 더 단단히 하여, 상단에 있는 구멍 "G"로 들어가는 매체를 보장한다.
B: 더 단단한 네 개의 스크루를 설정하고 샤프트 수갑을 샤프트에 배치하십시오.
C: 4개의 표지판을 제거합니다.
해체해
D: 마찰 열을 씻어 내기 위해 중간 리드_인 파이프를 구멍"G"과 연결합니다.
펌프가 작동할 때 밀폐 챔버를 빨아 넣습니다.
참고:
설치를 완료하기 전에 회전 여부를 확인하기 위해 손으로 shaft을 돌렸습니다.
