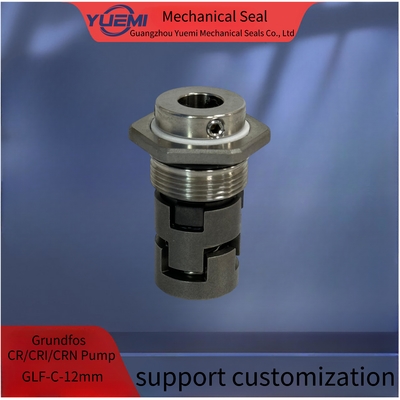

그런포스 카트리지 기계 밀봉 CR/CRN/CRI 1/3/5立方미터 GLF-C-12mm

응용 물 펌프 모델 결합 테이블

기술 매개 변수

재료

그론드포스 펌프에 대한 기계적 봉인 GLF 12MM.16MM,22MM 카트리지 기계적 봉인

설명:
Gr0ndf0s CR 교체 카트리지 기계 밀폐
표준 셰프트 크기:12mm,16mm,22mm

작동 범위:
Grondfos (기계 밀폐, 펌프 밀폐) 의 카트리지 펌프 밀폐
설명:
H형과 동등합니다.
셰프트 크기: 12MM,16MM,22MM
균형 잡힌 카트리지 O 링 밀폐 장치, 딱딱한 토크 전송 시스템
이 밀폐 유형은 카트리지 단위로 조립되어 안전하고 쉽게 교체됩니다.
D형 밀폐와 비슷하게, 균형은 이 O형 고리 밀폐 유형을 고압 애플리케이션에 적합하게 만듭니다.

Gr0nd0s 교체 카트리지 기계 밀폐
Gr0nd0s CR1, CR3, CR5 - 12mm
OEM 부품 번호: 96455082, 96455086, 96455083, 96455087, 96455085
Gr0nd0sCR10, CR15, CR20 - 16mm
OEM 부품 번호: 96511836, 96511840, 96511837, 96511845, 96511841
크레드0 CR32, CR35, CR64, CR90 - 22mm
OEM 부품 번호: 96416584, 96433365, 96525459, 96525490, 96436728
소재: 실리콘 대 실리콘 탄화물 EPDM 탄압제
OEM 부품 번호
밀봉 재료: Sic/Sic/EPDM
밀봉 유형: Grondfos 카트리지

준비 방법:
1. 샤프트 외부 지름은 허용 범위 내입니다 +-0.05mm
2셰프트 류트 <0.1mm
3셰프 끝 플로트 <0.13mm
4, 오 링 위에 샤프트에 날카로운 가장자리가 없습니다

참고:
설치 중에, 긁거나 손상되지 않습니다. 만약 어떤 것이 손상되면, 새로운 하나를 교체하기 위해 저희에게 연락하십시오.

구조에 설치:
1. 카트리지를 봉쇄하는 전체 세트가 청소되고 정확히 판매 전에 누출 검사 통과합니다.손상을 피하기 위해, 해제하고 고정하기 전에 다시 청소하지 마십시오.

2 밀폐기와 샤프트 사이의 장착 면적은 dl h6 0.8, 그리고 셰프트의 끝에는 선도 톱니가 있어야 합니다. 스크루의 위치에 있는 셰프트의 외부 지름은 0.2mm 더 작아야 합니다. 스크루가 너무 단단해지면 저항합니다. 셰프트를 기름으로 윤활하십시오.

3펌프 챔버에 카트리지를 넣고
A: 플랜지의 4개의 스크루 볼트를 더 단단히 하여, 상단에 있는 구멍 "G"로 들어가는 매체를 보장한다.

B: 더 단단한 네 개의 스크루를 설정하고 샤프트 수갑을 샤프트에 배치하십시오.
C: 4개의 표지판을 제거합니다.
해체해
D: 마찰 열을 씻어 내기 위해 중간 리드_인 파이프를 구멍"G"과 연결합니다.
펌프가 작동할 때 밀폐 챔버를 빨아 넣습니다.

참고:
설치를 완료하기 전에 회전 여부를 확인하기 위해 손으로 shaft을 돌렸습니다.
