제품 상세 정보:
|
| 펌프: | 플랜지 카트리지 그런포스 Pum | 샤프트 직경: | 22 밀리미터 |
|---|---|---|---|
| 2차 밀봉: | 바이톤 | 성능: | 부식 |
| 품질 관리: | 100% 제어 | 종류: | 단일 스프링 |
| 선행 시간: | 급속히 출동 | ||
| 강조하다: | ODM 그런포스 펌프 기계 봉쇄,GLF 그런포스 펌프 기계 밀폐,GLF 그런포스 셰프트 밀폐 |
||
|

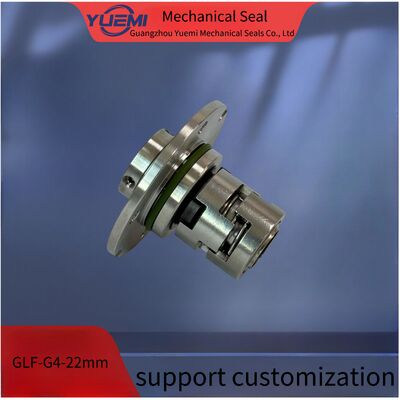

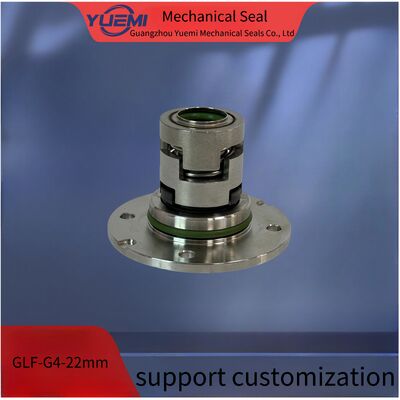

CR32/CR45/CR64 펌프의 플랜지 기계 밀폐
(HQQV/HQQE/CR/CRI22) |
|
| 온도: -30oC ~ +220oC 압력: ≤2.5MPa 속도: ≤25m/s |
정지 반지: 세라믹, 실리콘 탄화물, TC 회전 반지: 탄소, 실리콘 탄화물 2차 밀봉: NBR, EPDM, FKM, PTFE 스프링 및 금속 부품: 강철 |
| 적용: 밀폐는 주로 깨끗한 물, 하수, 기름 및 기타 중등적으로 부식성 액체 등에 사용됩니다.높은 또는 펄싱 반압 또는 점착하거나 끈적끈적한 액체와 함께 이상적입니다. | |
| GLF-12, CR-12 CR1/CR3/CR5 수직 다단계 펌프용 기계적 밀폐 셔프트 12mm 카트리지 밀폐 (HQQV/HQQE/CR/CRI/CRN12),CR-12 96455082, 96455086, 96455083, 96455087 및 96455085펌프 모델 CR, CR8, CRI, CRN1, CRN3, CRN5, CRNE1, CRNE3-23HS GLF-16, CR-16 CR10/CR15/CR20 다단계 펌프 기계 밀폐 16mm 셔프트 사이즈 카트리지 밀폐 (HQQV/HQQE/CR/CRI/CRN16)펌프 모델 CR, CRI, CRN10, CRN15 및 CRN20 GLF-22, CR-22 CR32/CR45/CR64/CR90 다단계 펌프 화석 22mm 카트리지 밀폐 (HQQV/HQQE/CR/CRI/CRN22),CR-22 96416584, 96433365, 96525459, 96525490, 96436728, 펌프 모델 CR,CRN32, CRN45, CRN64 및 CRN90 |
|
기술 매개 변수
| 온도 | -30°C~+200°C |
| 압력 | ≤1.2Mp a |
| 속도 | ≤10m/s |
| 중간 | 산성, 알칼리성, 중저식성 액체 |
재료
| 로터리 링 |
SiC/VUT |
| 고정 반지 |
탄소/SiC/TC |
| 봄 | SUS304/SUS316 |
| 고정 좌석 | SUS304/SUS316 |
| 2차 봉인 |
Fkm |
| 로터리 링 홀더 | SUS304/SUS316 |
준비 방법:
1. 샤프트 외부 지름은 허용 범위 내입니다 +-0.05mm
2셰프트 류트 <0.1mm
3셰프 끝 플로트 <0.13mm
4, 오 링 위에 샤프트에 날카로운 가장자리가 없습니다
참고:
설치 중에, 긁거나 손상되지 않습니다. 만약 어떤 것이 손상되면, 새로운 하나를 교체하기 위해 저희에게 연락하십시오.
구조에 설치:
1. 카트리지를 봉쇄하는 전체 세트가 청소되고 정확히 판매 전에 누출 검사 통과합니다.손상을 피하기 위해, 해제하고 고정하기 전에 다시 청소하지 마십시오.
2 밀폐기와 샤프트 사이의 장착 면적은 dl h6 0.8, 그리고 셰프트의 끝에는 선도 톱니가 있어야 합니다. 스크루의 위치에 있는 셰프트의 외부 지름은 0.2mm 더 작아야 합니다. 스크루가 너무 단단해지면 저항합니다. 셰프트를 기름으로 윤활하십시오.
3펌프 챔버에 카트리지를 넣고
A: 플랜지의 4개의 스크루 볼트를 더 단단히 하여, 상단에 있는 구멍 "G"로 들어가는 매체를 보장한다.
B: 더 단단한 네 개의 스크루를 설정하고 샤프트 수갑을 샤프트에 배치하십시오.
C: 4개의 표지판을 제거합니다.
해체해
D: 마찰 열을 씻어 내기 위해 중간 리드_인 파이프를 구멍"G"과 연결합니다.
펌프가 작동할 때 밀폐 챔버를 빨아 넣습니다.
참고:
설치를 완료하기 전에 회전 여부를 확인하기 위해 손으로 shaft을 돌렸습니다.
