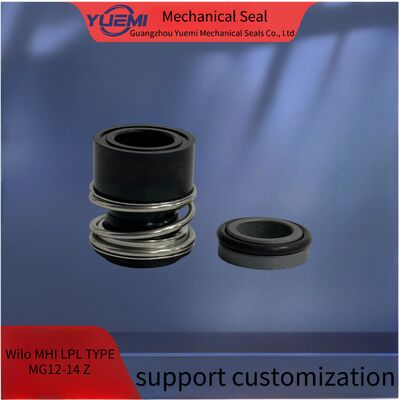

제품 상세 정보:
|
| 샤프트 직경: | MG12-14/Z | 2차 밀봉: | EPDMFkm 자동차 |
|---|---|---|---|
| 운송 패키지: | 상자 | 유동적 호환성: | 물, 기름, 가벼운 화학물질 |
| 원산지: | 광저우, 중국 | ||
| 강조하다: | MHIL Wilo 펌프 기계 봉쇄,MHI Wilo 펌프 기계 봉쇄,MVI 기계 밀폐 공학 |
||
근로 조건
매개체: 물, 기름 및 약한 부식 매개체
온도: -20°C ~ 120°C
압력:≤1.2MPa
속도:≤12m/s
재료
고정 반지: 세라믹/Sic/TC
회전 고리: 탄소/Sic/TC
2차 봉인: NBR/EPDM/Fkm
스프링 및 금속 부품: 스테인리스 스틸
| (ww) r | 크기 코드 | D3 | D7 | L4 | L1 | L11 | L12 |
| 10 | 0100 | 22.50 | 21.00 | 6.60 | 14.50 | 25.90 | 33.40 |
| 12 | 0120 | 25.00 | 23.00 | 6.60 | 15.00 | 25.90 | 33.40 |
| 14 | 0140 | 28.50 | 25.00 | 6.60 | 17.00 | 28.40 | 33.40 |
| 15 | 0150 | 28.50 | 27.00 | 6.60 | 17.00 | 28.40 | 33.40 |
| 16 | 0160 | 28.50 | 27.00 | 6.60 | 17.00 | 28.40 | 33.40 |
| 18 | 0180 | 32.00 | 33.00 | 7.50 | 19.50 | 30.00 | 37.50 |
| 20 | 0200 | 37.00 | 35.00 | 7.50 | 21.50 | 30.00 | 37.50 |
| 22 | 0220 | 37.00 | 37.00 | 7.50 | 21.50 | 30.00 | 37.50 |
| 24 | 0240 | 42.50 | 39.00 | 7.50 | 22.50 | 32.50 | 4250 |
| 25 | 0250 | 42.50 | 40.00 | 7.50 | 23.00 | 32.50 |
42.50 |
| 28 | 0280 | 49.00 | 43.00 | 7.50 | 26.50 | 35.00 | 42.50 |
| 30 | 0300 | 49.00 | 45.00 | 7.50 | 26.50 | 35.00 |
42.50 |
| 32 | 0320 | 53.50 | 48.00 | 7.50 |
27.50 |
35.00 | 47.50 |
| 33 | 0330 | 53.50 | 48.00 | 7.50 |
27.50 |
35.00 |
47.50 |
| 35 | 0350 | 57.00 | 50.00 | 7.50 | 28.50 | 35.00 | 47.50 |
| 38 | 0380 | 59.00 | 56.00 | 9.00 | 30.00 | 36.00 | 46.00 |
| 40 | 0400 | 62.00 | 58.00 | 9.00 | 30.00 | 36.00 | 46.00 |
| 43 | 0430 | 65.50 | 61.00 | 9.00 | 30.00 | 36.00 | 51.00 |
| 45 | 0450 | 68.00 | 63.00 | 9.00 | 30.00 | 36.00 | 51.00 |
| 48 | 0480 | 70.50 | 66.00 | 9.00 | 30.50 | 36.00 | 51.00 |
| 50 | 0500 | 74.00 | 70.00 | 9.50 | 30.50 | 38.00 | 50.50 |
| 53 | 0530 | 78.50 | 73.00 | 11.00 | 33.00 | 36.50 | 59.00 |
| 55 | 0550 | 81.00 | 75.00 | 11.00 | 3500 | 36.50 | 59.00 |
| 58 | 0580 | 85.50 | 78.00 | 11.00 |
37.00 |
41.50 | 59.00 |
| 60 | 0600 | 88.80 | 80.00 |
11.00 |
38.00 |
41.50 |
59.00 |
| 65 | 0650 | 93.50 | 85.00 | 11.00 | 40.00 | 41.50 | 69.00 |
| 68 | 0680 | 96.50 | 90.00 | 11.30 | 40.00 |
41.20 |
68.70 |
| 70 | 0700 | 99.50 | 92.00 | 11.30 | 40.00 | 48.70 | 68.70 |
| 75 | 0750 | 107.00 | 97.00 | 11.30 | 40.00 | 48.00 | 68.70 |
| 80 | 0800 | 112.00 | 105.00 | 12.00 | 40.00 | 48.00 | 78.00 |
| 85 | 0850 | 120.00 | 110.00 | 14.00 | 41.00 | 46.00 | 76.00 |
| 90 | 0900 | 127.00 | 115.00 | 14.00 | 45.00 | 51.00 | 76.00 |
| 95 | 0950 | 132.00 | 120.00 | 14.00 | 46.00 | 51.00 | 76.00 |
| 100 | 1000 | 137.00 | 125.00 | 14.00 | 47.00 | 51.00 | 76.00 |
준비 방법:
1. 샤프트 외부 지름은 허용 범위 내입니다 +-0.05mm
2셰프트 류트 <0.1mm
3셰프 끝 플로트 <0.13mm
4, 오 링 위에 샤프트에 날카로운 가장자리가 없습니다
참고:
설치 중에, 긁거나 손상되지 않습니다. 만약 어떤 것이 손상되면, 새로운 하나를 교체하기 위해 저희에게 연락하십시오.
구조에 설치:
1. 카트리지를 봉쇄하는 전체 세트가 청소되고 정확히 판매 전에 누출 검사 통과합니다.손상을 피하기 위해, 해제하고 고정하기 전에 다시 청소하지 마십시오.
2 밀폐기와 샤프트 사이의 장착 면적은 dl h6 0.8, 그리고 셰프트의 끝에는 선도 톱니가 있어야 합니다. 스크루의 위치에 있는 셰프트의 외부 지름은 0.2mm 더 작아야 합니다. 스크루가 너무 단단해지면 저항합니다. 셰프트를 기름으로 윤활하십시오.
3펌프 챔버에 카트리지를 넣고
A: 플랜지의 4개의 스크루 볼트를 더 단단히 하여, 상단에 있는 구멍 "G"로 들어가는 매체를 보장한다.
B: 더 단단한 네 개의 스크루를 설정하고 샤프트 수갑을 샤프트에 배치하십시오.
C: 4개의 표지판을 제거합니다.
해체해
D: 마찰 열을 씻어 내기 위해 중간 리드_인 파이프를 구멍"G"과 연결합니다.
펌프가 작동할 때 밀폐 챔버를 빨아 넣습니다.
참고:
설치를 완료하기 전에 회전 여부를 확인하기 위해 손으로 shaft을 돌렸습니다.
