제품 상세 정보:
|
| 구조: | 원뿔형 스프링 | 샤프트 직경: | 10mm-40mm |
|---|---|---|---|
| 대체: | 유형 Bt-Fn 시리즈 교체 | 지원: | OEM/ODM |
| 강조하다: | 40mm 시리즈 기계 밀폐,오 링 밀폐 기계 밀폐,Bt-Ar 기계 밀봉 |
||
- 네
재고 봉인 빠른 배송 준비
경쟁력 있는 가격에 우수한 품질을 제공합니다
응용 물 펌프 모델 결합 테이블
| 모델 | d1 ((mm) | d, | p | 11 | 13 |
|
155-10 155-11 155-12 155-13 155-14 155-15 155-16 155-17 155-18 155-19 155-20 155-21 |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
·봄 및 기타 부품 (SUS304/SUS316)
| 모델 | d1 ((mm) | d3 | d: | 11 | b |
|
155-22 155-23 155-24 155-25 155-28 155-29 155-30 155-32 155-33 155-35 155-38 155-40 |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |

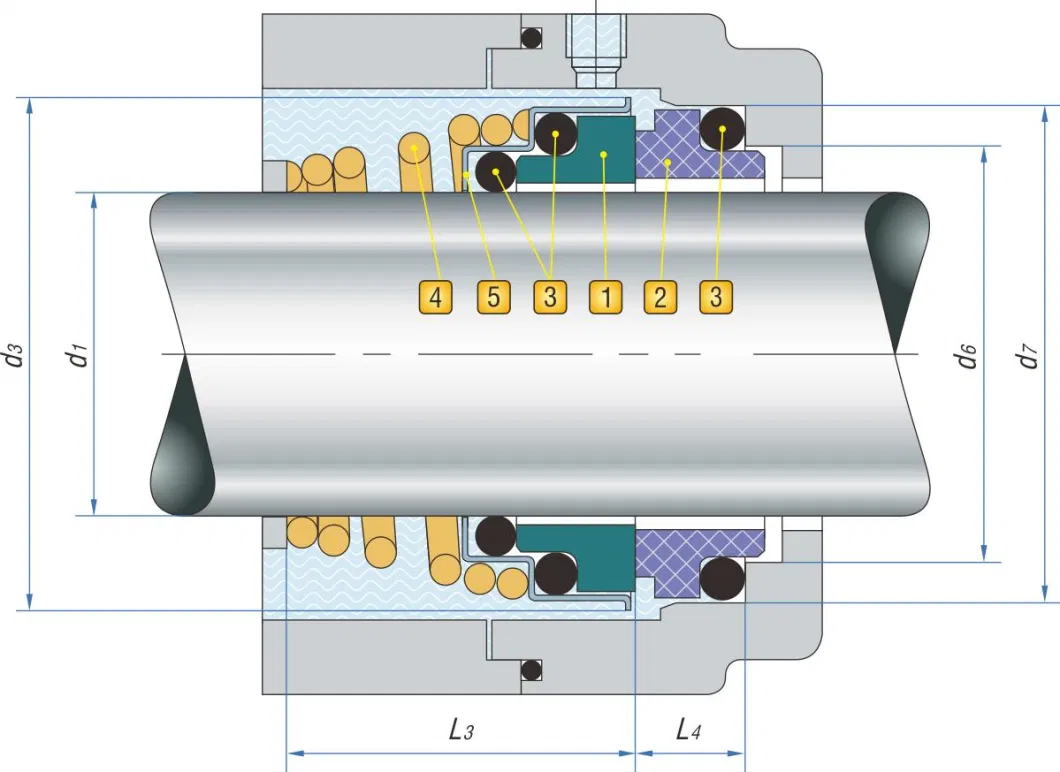

기계 밀폐형 YM155형, 피침형 스프링과 O 링 밀기 구조, 스탬핑에서 생산한 금속 부품.경쟁력 있는 가격과 광범위한 응용 분야는 YM155를 대량 생산 밀봉으로 만들었습니다.
기술 매개 변수
| 온도 | -30°C~+200°C |
| 압력 | ≤1.2Mp a |
| 속도 | ≤10m/s |
| 중간 | 하수도 |
재료
| 로터리 링 | SIC CAR |
| 고정 반지 |
SIC CAR |
| 봄 | SUS304/SUS316 |
| 고정 좌석 | SUS304/SUS316 |
| 2차 봉인 |
Fkm/EPDM |
| 로터리 링 홀더 | SUS304/SUS316 |
준비 방법:
1. 샤프트 외부 지름은 허용 범위 내입니다 +-0.05mm
2셰프트 류트 <0.1mm
3셰프 끝 플로트 <0.13mm
4, 오 링 위에 샤프트에 날카로운 가장자리가 없습니다
참고:
설치 중에, 긁거나 손상되지 않습니다. 만약 어떤 것이 손상되면, 새로운 하나를 교체하기 위해 저희에게 연락하십시오.
구조에 설치:
1. 카트리지를 봉쇄하는 전체 세트가 청소되고 정확히 판매 전에 누출 검사 통과합니다.손상을 피하기 위해, 해제하고 고정하기 전에 다시 청소하지 마십시오.
2 밀폐기와 샤프트 사이의 장착 면적은 dl h6 0.8, 그리고 셰프트의 끝에는 선도 톱니가 있어야 합니다. 스크루의 위치에 있는 셰프트의 외부 지름은 0.2mm 더 작아야 합니다. 스크루가 너무 단단해지면 저항합니다. 셰프트를 기름으로 윤활하십시오.
3펌프 챔버에 카트리지를 넣고
A: 플랜지의 4개의 스크루 볼트를 더 단단히 하여, 상단에 있는 구멍 "G"로 들어가는 매체를 보장한다.
B: 더 단단한 네 개의 스크루를 설정하고 샤프트 수갑을 샤프트에 배치하십시오.
C: 4개의 표지판을 제거합니다.
해체해
D: 마찰 열을 씻어 내기 위해 중간 리드_인 파이프를 구멍"G"과 연결합니다.
펌프가 작동할 때 밀폐 챔버를 빨아 넣습니다.
참고:
설치를 완료하기 전에 회전 여부를 확인하기 위해 손으로 shaft을 돌렸습니다.
