제품 상세 정보:
|
| 기능: | 펌프 | 사용: | 불안정한 |
|---|---|---|---|
| 샤프트 직경: | 10mm-70mm | 구조: | 평행 스프링 |
| 표준 또는 비정상: | 표준 | 종류: | 단일 스프링 |
| 강조하다: | CA 물 펌프 기계 밀폐,NBR 물 펌프 기계 밀봉,CE 물 펌프 기계 밀폐 |
||
응용 물 펌프 모델 결합 테이블
| 모델 | d1 ((mm) | d3 | d6 | d7 | 11 | 13 |
| 560A-10 | 10 | 23.5 | 16 | 24 | 25 | 7 |
| 560A-11 | 11 | 23.5 | 16 | 24 | 25 | 7 |
| 560A-12 | 12 | 26 | 17 | 26 | 25 | 7 |
| 560A-14 | 14 | 28 | 21 | 28 | 25.5 | 7 |
| 560A-15 | 15 | 30 | 21 | 28 | 29.5 | 7 |
| 560A-16 | 16 | 32 | 22 | 28/32 | 33.5 | 10 |
| 560A-18 | 18 | 32.5 | 25 | 35 | 36.5 | 10 |
| 560A-19 | 19 | 32.5 | 25 | 35 | 36.5 | 10 |
| 560A-20 | 20 | 35.5 | 27 | 38 | 38 | 10 |
| 560A-22 | 22 | 37.5 | 29 | 38/40 | 40.3 | 10 |
| 560A-25 | 25 | 42 | 32 | 44 | 39.3 | 10 |
| 560A-28 | 28 | 47 | 34 | 46 | 40 | 10.0 |
| 560A-30S | 30 | 46 | 35 | 45 | 38.2 | 7.5 |
| 560A-30L | 30 | 48 | 38 | 50 | 40 | 10.0 |
| 560A-32 | 32 | 50 | 40 | 54 | 40 | 10 |
| 560A-35 | 35 | 54.5 | 44 | 58 | 42 | 10 |
| 560A-38 | 38 | 58.5 | 46 | 60 | 42.6 | 10 |
| 560A-40 | 40 | 62.5 | 48 | 64 | 42.6 | 10 |
| 560A-45 | 45 | 66.5 | 52 | 66 | 45 | 10 |
| 560A-50 | 50 | 72.5 | 58 | 72 | 54.6 | 11.5 |
| 560A-55S | 55 | 72 | 60 | 75 | 59.4 | 12 |
| 560A-55L | 55 | 76 | 60 | 78 | 59.8 | 12 |
| 560A-60 | 60 | 80 | 65 | 80 | 63 | 12 |
| 560A-65 | 65 | 85 | 70 | 85 | 64 | 13 |
| 560A-70 | 70 | 92 | 75 | 92 | 60 | 11 |

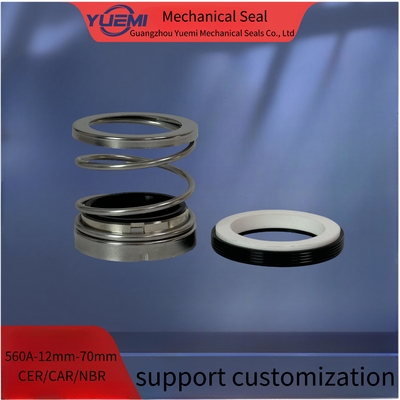

YM560A의 기계적 밀폐는 대량 생산을 위해 설계된 일반 용도용 애플리케이션에 이상적입니다. 쉽게 교환 가능한 부품으로 인해 효율적인 재고 유지.유형 560A 시리즈는 중앙 분기 펌프에 널리 사용됩니다, 터빈 펌프, 압축기, 뜨거운 물 펌프 및 기타 회전 셰프트 장비.
단일 및 ealstomer 풍선 기계적 밀폐
양방향
비 슬라이딩 설계 구조, 엘라스토머 풍기는 원반 마모를 자동으로 보상합니다.
YM560B,YM560K,YM560C,YM560A는 다른 표준 작업 길이로 사용할 수있는 차원 데이터의 차이를 보여줍니다.
메트릭 및 인치 사이즈에서 사용할 수 있습니다.
YM560A 또한 두 개의 세트 배열에서 이중 얼굴 기계 밀폐로 사용할 수 있습니다
준비 방법:
1. 샤프트 외부 지름은 허용 범위 내입니다 +-0.05mm
2셰프트 류트 <0.1mm
3셰프 끝 플로트 <0.13mm
4, 오 링 위에 샤프트에 날카로운 가장자리가 없습니다
참고:
설치 중에, 긁거나 손상되지 않습니다. 만약 어떤 것이 손상되면, 새로운 하나를 교체하기 위해 저희에게 연락하십시오.
구조에 설치:
1. 카트리지를 봉쇄하는 전체 세트가 청소되고 정확히 판매 전에 누출 검사 통과합니다.손상을 피하기 위해, 해제하고 고정하기 전에 다시 청소하지 마십시오.
2 밀폐기와 샤프트 사이의 장착 면적은 dl h6 0.8, 그리고 셰프트의 끝에는 선도 톱니가 있어야 합니다. 스크루의 위치에 있는 셰프트의 외부 지름은 0.2mm 더 작아야 합니다. 스크루가 너무 단단해지면 저항합니다. 셰프트를 기름으로 윤활하십시오.
3펌프 챔버에 카트리지를 넣고
A: 플랜지의 4개의 스크루 볼트를 더 단단히 하여, 상단에 있는 구멍 "G"로 들어가는 매체를 보장한다.
B: 더 단단한 네 개의 스크루를 설정하고 샤프트 수갑을 샤프트에 배치하십시오.
C: 4개의 표지판을 제거합니다.
해체해
D: 마찰 열을 씻어 내기 위해 중간 리드_인 파이프를 구멍"G"과 연결합니다.
펌프가 작동할 때 밀폐 챔버를 빨아 넣습니다.
참고:
설치를 완료하기 전에 회전 여부를 확인하기 위해 손으로 shaft을 돌렸습니다.
