제품 상세 정보:
|
| Sku: | 1527 | 2차 밀봉: | 바이톤 SIC TC |
|---|---|---|---|
| 봄: | SS304, SS316 | 구조: | 평행 스프링 |
| 강조하다: | 1527 물 펌프 기계 밀폐,Fkm 물 펌프 기계 밀폐,1527 탄소 기계 밀폐 |
||

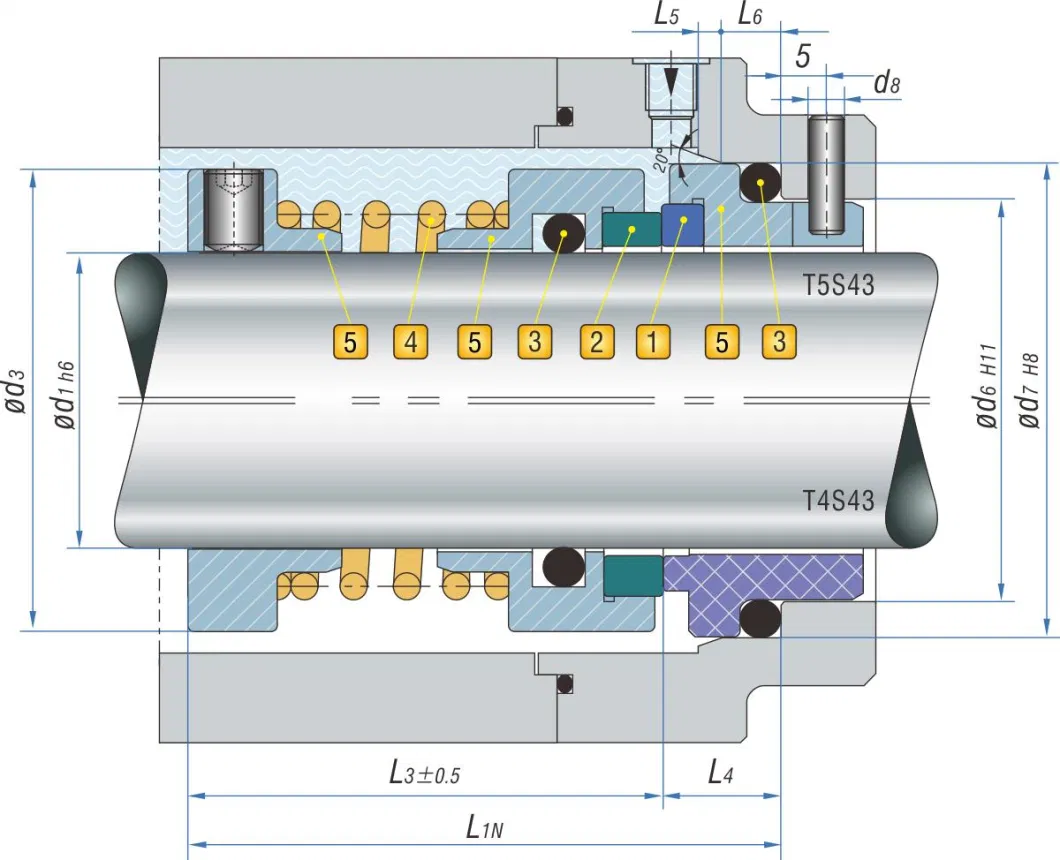

YM1527 시리즈, 스프링에 의해 구동, 셰프트 회전 방향에 따라 시계 방향으로 또는 시계 반대 방향으로 실행할 수 있습니다.다양한 다른 회전 반지 및 보조 밀폐 물질을 제공하여 다른 사용 조건을 충족해양, 섬유, 펄프 및 종이, 냉각 압축기, 폐수 처리 산업에서 널리 사용됩니다.
준비 방법:
1. 샤프트 외부 지름은 허용 범위 내입니다 +-0.05mm
2셰프트 류트 <0.1mm
3셰프 끝 플로트 <0.13mm
4, 오 링 위에 샤프트에 날카로운 가장자리가 없습니다
참고:
설치 중에, 긁거나 손상되지 않습니다. 만약 어떤 것이 손상되면, 새로운 하나를 교체하기 위해 저희에게 연락하십시오.
구조에 설치:
1. 카트리지를 봉쇄하는 전체 세트가 청소되고 정확히 판매 전에 누출 검사 통과합니다.손상을 피하기 위해, 해제하고 고정하기 전에 다시 청소하지 마십시오.
2 밀폐기와 샤프트 사이의 장착 면적은 dl h6 0.8, 그리고 셰프트의 끝에는 선도 톱니가 있어야 합니다. 스크루의 위치에 있는 셰프트의 외부 지름은 0.2mm 더 작아야 합니다. 스크루가 너무 단단해지면 저항합니다. 셰프트를 기름으로 윤활하십시오.
3펌프 챔버에 카트리지를 넣고
A: 플랜지의 4개의 스크루 볼트를 더 단단히 하여, 상단에 있는 구멍 "G"로 들어가는 매체를 보장한다.
B: 더 단단한 네 개의 스크루를 설정하고 샤프트 수갑을 샤프트에 배치하십시오.
C: 4개의 표지판을 제거합니다.
해체해
D: 마찰 열을 씻어 내기 위해 중간 리드_인 파이프를 구멍"G"과 연결합니다.
펌프가 작동할 때 밀폐 챔버를 빨아 넣습니다.
참고:
설치를 완료하기 전에 회전 여부를 확인하기 위해 손으로 shaft을 돌렸습니다.
