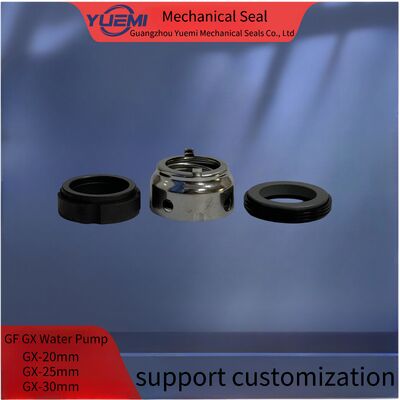

GF 스테인리스 스틸 조화기 물 펌프 기계 밀폐 113A GX-20/25/30mm

GX 시리즈는 내장,일면,이 기계적 밀폐를 구동하기 위해 변속기에 의존합니다,균형되지 않습니다

d	D	D1	D2	L	L1	L2
30	52	40	50	48	35	15
35	57	45	55	50	37	17
40	62	50	60	53	40	20
45	67	55	65	58	45	25
50	72	60	70	63	48	28
55	77	65	75	65	50	30
60	82	70	80	65	50	30
65	92	78	90	72	55	35
70	97	83	95	74	57	37
75	102	88	100	74	57	37
80	107	93	105	81	62	42
85	112	98	110	81	62	42
90	117	103	115	82	63	43

기술 매개 변수

재료

준비 방법:
1. 샤프트 외부 지름은 허용 범위 내입니다 +-0.05mm
2셰프트 류트 <0.1mm
3셰프 끝 플로트 <0.13mm
4, 오 링 위에 샤프트에 날카로운 가장자리가 없습니다
참고:
설치 중에, 긁거나 손상되지 않습니다. 만약 어떤 것이 손상되면, 새로운 하나를 교체하기 위해 저희에게 연락하십시오.
구조에 설치:
1. 카트리지를 봉쇄하는 전체 세트가 청소되고 정확히 판매 전에 누출 검사 통과합니다.손상을 피하기 위해, 해제하고 고정하기 전에 다시 청소하지 마십시오.

2 밀폐기와 샤프트 사이의 장착 면적은 dl h6 0.8, 그리고 셰프트의 끝에는 선도 톱니가 있어야 합니다. 스크루의 위치에 있는 셰프트의 외부 지름은 0.2mm 더 작아야 합니다. 스크루가 너무 단단해지면 저항합니다. 셰프트를 기름으로 윤활하십시오.

3펌프 챔버에 카트리지를 넣고
A: 플랜지의 4개의 스크루 볼트를 더 단단히 하여, 상단에 있는 구멍 "G"로 들어가는 매체를 보장한다.
B: 더 단단한 네 개의 스크루를 설정하고 샤프트 수갑을 샤프트에 배치하십시오.
C: 4개의 표지판을 제거합니다.
해체해
D: 마찰 열을 씻어 내기 위해 중간 리드_인 파이프를 구멍"G"과 연결합니다.
펌프가 작동할 때 밀폐 챔버를 빨아 넣습니다.
참고:
설치를 완료하기 전에 회전 여부를 확인하기 위해 손으로 shaft을 돌렸습니다.
