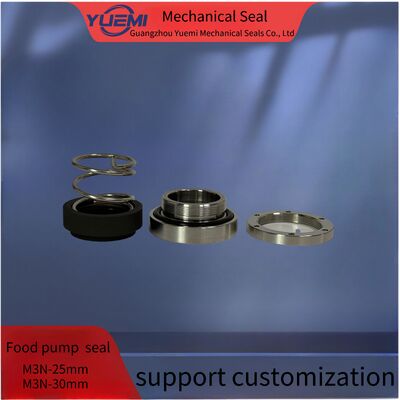

식품 위생 펌프 중형 기계 밀봉 단일 스프링 불균형 M3N-25mm 30mm

완전한 카트리지 씰 세트는 판매 전에 철저히 세척되고 엄격한 누출 검사를 통과합니다. 손상을 방지하기 위해 설치 전에 부품을 분해하거나 세척하지 마십시오.

씰과 샤프트 사이의 끼워맞춤 허용 오차는 dl h6 0.8입니다. 샤프트 끝에 선행 모서리가 있는지 확인하십시오. 나사 위치의 샤프트 외경은 과도한 조임을 방지하기 위해 0.1-0.2mm 작아야 합니다. 적절한 오일로 샤프트를 윤활하십시오.

카트리지 씰을 펌프 챔버에 넣은 다음:

• 플랜지의 네 개의 나사 볼트를 조여 중간 선행 구멍 "G"가 위쪽에 오도록 합니다.
• 네 개의 고정 나사를 조여 샤프트 슬리브를 샤프트에 고정합니다.
• 네 개의 게이지 플레이트를 제거합니다 (향후 설치 및 분해를 위해 보관).
• 구멍 "G"가 있는 중간 공급 파이프를 연결하여 마찰열을 제거하고 펌프 작동 중 씰 챔버를 유지합니다.
