제품 상세 정보:
|
| 표준 또는 논스탠드: | 표준 | 원산지: | 광저우, 중국 |
|---|---|---|---|
| 서비스: | OEM 주문 제작된 서비스 | 온도 범위: | 120' Ｃ에 대한 -20' Ｃ |
| 표면: | VIT SIC SIC | 적용: | 물 펌프, 하수 펌프, 화학 펌프 |
| 크기: | 모델에 따라 다름 | ||
| 강조하다: | 단일의 스프링 기계적 실링,버그맨 메카니컬 세일,G60 좌석 기계 밀폐 |
||

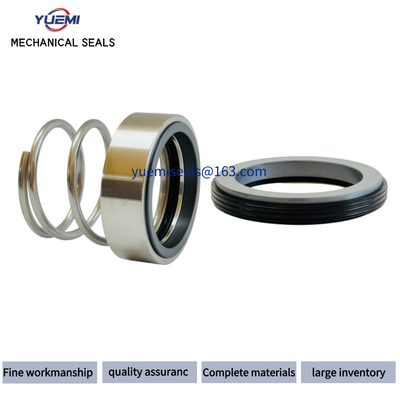

이 기계식 씰은 다양한 적용 요구 사항에 맞춰 BT, G4, G9 및 G6 구성을 포함한 여러 고정 시트 옵션을 제공합니다.
표준 재질 조합은 다음과 같습니다:
고객 사양에 따라 재질 조합을 맞춤 제작하거나 특정 적용 요구 사항을 충족하기 위해 완전히 새로운 기계식 씰 유형을 설계할 수 있습니다.
| 사이즈 | L3 | L31 | L4 | L8 | d | D3 | D6 | D7 | D8 |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16.9 | - | 10.0 | 17.5 | 10.0 | 20.0 | 17.0 | 21.0 | 3.0 |
| 12 | 17.4 | - | 10.0 | 17.5 | 12.0 | 22.0 | 19.0 | 23.0 | 3.0 |
| 14 | 17.4 | 16.5 | 10.0 | 17.5 | 14.0 | 24.0 | 21.0 | 25.0 | 3.0 |
| 16 | 19.5 | 16.5 | 10.0 | 17.5 | 16.0 | 26.0 | 23.0 | 27.0 | 3.0 |
| 18 | 20.5 | 18.0 | 11.5 | 19.5 | 18.0 | 31.0 | 27.0 | 33.0 | 3.0 |
| 20 | 22.0 | 19.0 | 11.5 | 19.5 | 20.0 | 34.0 | 29.0 | 35.0 | 3.0 |
| 22 | 23.5 | 20.5 | 11.5 | 19.5 | 22.0 | 36.0 | 31.0 | 37.0 | 3.0 |
| 24 | 25.0 | 22.0 | 11.5 | 19.5 | 24.0 | 38.0 | 33.0 | 39.0 | 3.0 |
| 25 | 26.5 | 23.5 | 11.5 | 19.5 | 25.0 | 39.0 | 34.0 | 40.0 | 3.0 |
| 28 | 26.5 | 24.5 | 11.5 | 19.5 | 28.0 | 42.0 | 37.0 | 43.0 | 3.0 |
| 30 | 25.0 | 24.5 | 11.5 | 19.5 | 30.0 | 44.0 | 39.0 | 45.0 | 3.0 |
| 32 | 28.5 | 28.0 | 11.5 | 19.5 | 32.0 | 46.0 | 42.0 | 48.0 | 3.0 |
| 33 | - | - | 11.5 | 19.5 | 33.0 | 47.0 | 42.0 | 48.0 | 3.0 |
| 35 | 28.5 | 28.0 | 11.5 | 19.5 | 35.0 | 49.0 | 44.0 | 50.0 | 3.0 |
| 38 | 32.2 | 31.0 | 14.0 | 22.0 | 38.0 | 54.0 | 49.0 | 56.0 | 4.0 |
| 40 | 34.7 | 34.0 | 14.0 | 22.0 | 40.0 | 56.0 | 51.0 | 58.0 | 4.0 |
| 43 | - | - | 14.0 | 22.0 | 43.0 | 59.0 | 54.0 | 61.0 | 4.0 |
| 45 | 39.2 | 36.5 | 14.0 | 22.0 | 45.0 | 61.0 | 56.0 | 63.0 | 4.0 |
| 48 | 44.7 | 42.0 | 14.0 | 22.0 | 48.0 | 64.0 | 59.0 | 66.0 | 4.0 |
| 50 | 45.7 | 43.0 | 15.0 | 23.0 | 50.0 | 66.0 | 62.0 | 70.0 | 4.0 |
| 53 | - | - | 15.0 | 23.0 | 53.0 | 69.0 | 65.0 | 73.0 | 4.0 |
| 55 | 49.0 | 47.0 | 15.0 | 23.0 | 55.0 | 71.0 | 67.0 | 75.0 | 4.0 |
| 58 | 52.0 | 50.0 | 15.0 | 23.0 | 58.0 | 78.0 | 70.0 | 78.0 | 4.0 |
| 60 | 53.0 | 51.0 | 15.0 | 23.0 | 60.0 | 79.0 | 72.0 | 80.0 | 4.0 |
| 63 | - | - | 15.0 | 23.0 | 63.0 | 83.0 | 75.0 | 83.0 | 4.0 |
| 65 | 54.3 | 52.0 | 15.0 | 23.0 | 65.0 | 85.0 | 77.0 | 85.0 | 4.0 |
| 68 | 55.3 | 52.7 | 18.0 | 26.0 | 68.0 | 88.0 | 81.0 | 90.0 | 4.0 |
| 70 | 56.3 | 54.0 | 18.0 | 26.0 | 70.0 | 90.0 | 83.0 | 92.0 | 4.0 |
| 75 | 56.3 | 54.0 | 18.0 | 26.0 | 75.0 | 98.0 | 88.0 | 97.0 | 4.0 |
| 80 | 59.3 | 58.0 | 18.2 | 26.2 | 80.0 | 103.0 | 95.0 | 105.0 | 4.0 |
