제품 상세 정보:
|
| 프랭클린 펌프 씰: | 모터 씰 | 종류: | 단일 스프링, 다중 스프링 |
|---|---|---|---|
| 핵심 단어: | 기계적 실링 | OEM: | 저녁 |
| 고정 고리: | Tc, 실리콘 카바이드 | 를 위해: | 자동차 씰 |
| 회전링: | 탄소, 실리콘 탄화, Tc | ||
| 강조하다: | M74 화학 펌프 밀봉,M74D 화학 펌프 밀봉,단일 스프링 화학 펌프 봉쇄 |
||
원형 셰프트용
이중 봉인
불균형
회전식 여러 스프링
회전 방향에 관계없이
M7 라인업을 기반으로 한 봉인 개념
펌프 나선형 (M74F-D)

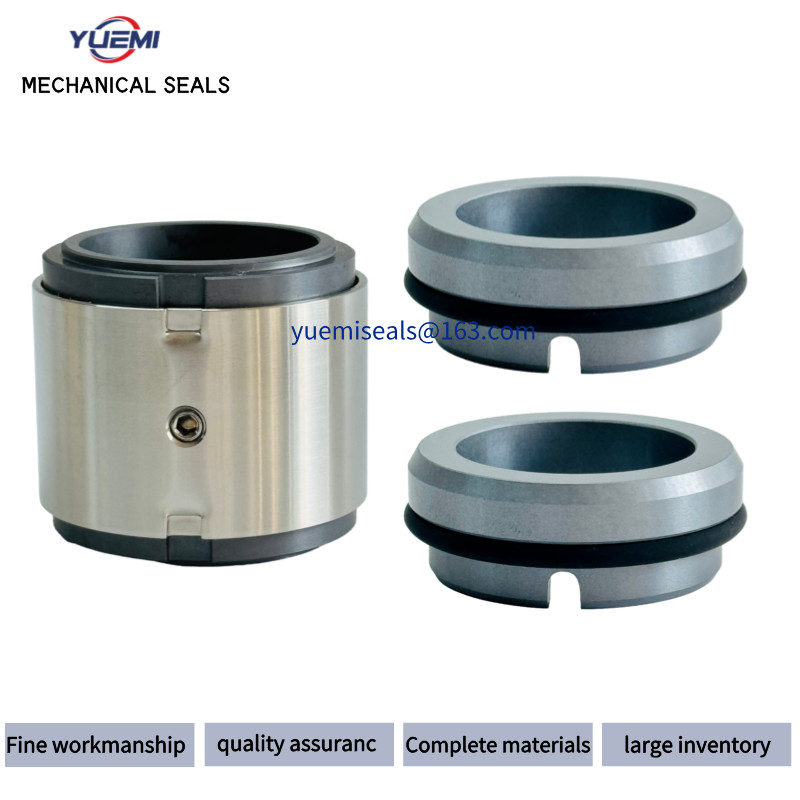

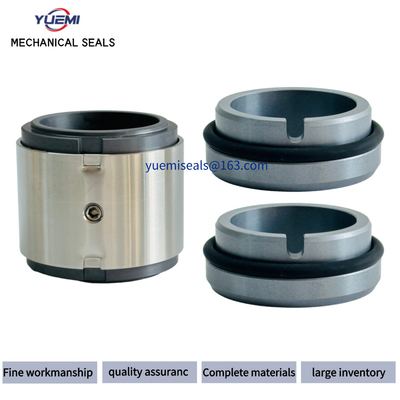

우리의 기계 밀폐 모델 M74D는 산업 펌프에 널리 사용되는 BG M74D를 대체 할 수 있습니다.
일반적인 재료 조합은 SIC/RESIN CARBON/NBR/SS304,sic/sic/nbr/ss304,tc/tc/nbr/ss316 등이 있습니다.
우리는 또한 고객의 요구에 따라 변경하거나 고객의 요구를 충족시키기 위해 완전히 새로운 유형의 기계 밀폐를 설계할 수 있습니다.
| 오 링 기계 시리즈 운용 조건: 온도: -20oC+180oC 압력:≤2.5MPa 속도:≤15m/s 좌석 종류: 표준:YMG92 대안:YMG9,YMG4,YMG6 |
소재: 정지 반지:V1,Q2,Q1,U2,B,A 회전 반지:B,A,Q1,Q2,U2 2차 봉인:P,E,V,M1,M2 스프링 및 금속 부품:F,G,M |
| 1용품:청정 물, 하수, 기름 및 기타 중등성 부식성 액체. | |
| 밀봉 크기 d(mm) |
d3 | d6 | d7 | d8 | 1 | 3 | 1 8 | 1 9 | Mx |
| 18 | 33 | 27 | 33 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 20 | 35 | 29 | 35 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 22 | 37 | 31 | 37 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 24 | 39 | 33 | 39 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 25 | 40 | 34 | 40 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 28 | 43 | 37 | 43 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 30 | 45 | 39 | 45 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 32 | 47 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 33 | 48 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 35 | 50 | 44 | 50 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 38 | 55 | 49 | 56 | 4 | 69.0 | 41 | 22.0 | 14.0 | M6 |
| 40 | 57 | 51 | 58 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 43 | 60 | 54 | 61 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 45 | 62 | 56 | 63 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 48 | 65 | 59 | 66 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 50 | 67 | 62 | 70 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 53 | 70 | 65 | 73 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 55 | 72 | 67 | 75 | 4 | 73.0 | 43 | 23.0 | 15.0 | M8 |
| 58 | 79 | 70 | 78 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 60 | 81 | 72 | 80 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 63 | 84 | 75 | 83 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 65 | 86 | 77 | 85 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 68 | 89 | 81 | 90 | 4 | 91.0 | 55 | 26.0 | 18.0 | M8 |
| 70 | 91 | 83 | 92 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 75 | 99 | 88 | 97 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 80 | 104 | 95 | 105 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 85 | 109 | 100 | 110 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 90 | 114 | 105 | 115 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 95 | 119 | 110 | 120 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
| 100 | 124 | 115 | 125 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
