제품 상세 정보:
|
| 모델: | 560D-30/35 | 자리: | 세라믹, SiC, TC |
|---|---|---|---|
| 표면: | VIT SIC SIC | 사용: | 균형적입니다 |
| 키워드: | 펌프 밀봉 | 금속 부품류: | SS304, SS316 |
| 펌프 밀봉: | 이중 끝 봉인 | ||
| 강조하다: | YUEMI 균형 기계 밀폐,560d30/35 균형 기계 밀폐 |
||
| 샤프트 직경 | 13 ... 50 mm (0.51" ... 1.96") |
| 압력 | d ≤19 mm: 2 bar (29 PSI), d ≥ 20 mm: 3 bar (44 PSI), 진공 ... 0.1 bar (1.45 PSI) |
| 온도 | -20 °C ... +70 °C (-4 °F ... 158 °F) |
| 슬라이딩 속도 | 5 m/s (16 ft/s) |
| 축 방향 이동 | ±1.0 mm |
| 씰 페이스 | 카본 흑연 수지 함침 (B), 탄화규소 (Q1, Q2) |
| 시트 | 산화알루미늄 (V), 탄화규소 (Q1, Q2) |
| 엘라스토머 | NBR (P) |
| 금속 부품 | CrNi 강철 (F) |

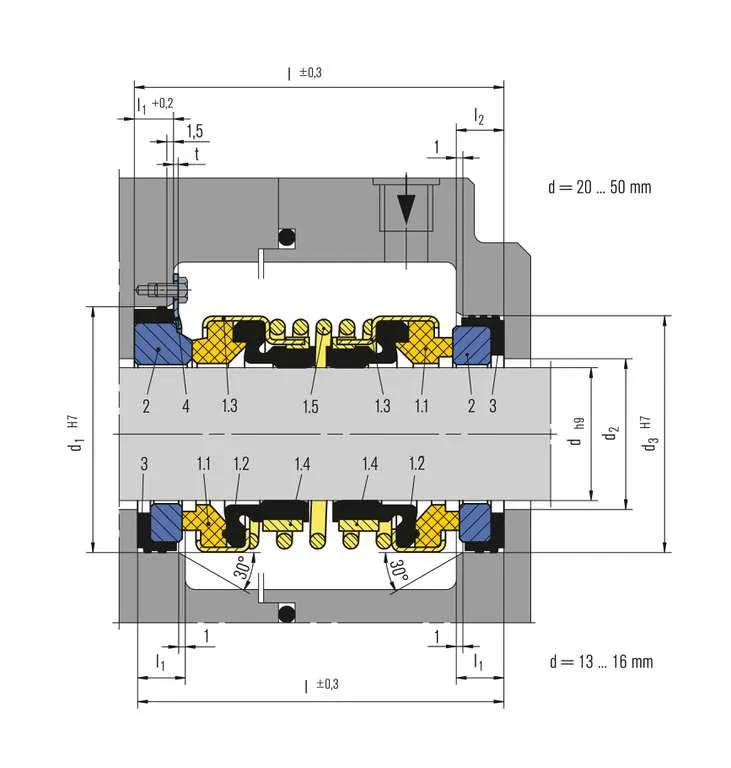

| 항목 | 설명 |
|---|---|
| 1.1 | 씰 페이스 |
| 1.2 | 벨로우즈 |
| 1.3 | 스프링 칼라 |
| 1.4 | 구동 칼라 |
| 1.5 | 스프링 |
| 2 | 시트 |
| 3 | 코너 슬리브 |
| 4 | 와셔 |
| d | d1 | d2 | d3 | d4 | d5 | l | l1 | l2 | l3 |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 17 | 25 | - | - | 36 | 5 | - | - |
| 14 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 15 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 16 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 20 | 44 | 23 | 38 | 60 | 72 | 49 | 7 | 7 | 1.0 |
| 25 | 50 | 28 | 44 | 60 | 72 | 51 | 7 | 7 | 1.0 |
| 30 | 57 | 33 | 50 | 70 | 82 | 59 | 9 | 8 | 1.0 |
| 35 | 64 | 38 | 58 | 80 | 94 | 61 | 9 | 9 | 1.2 |
| 40 | 70 | 43 | 64 | 85 | 100 | 64.5 | 11 | 9 | 1.2 |
| 45 | 70 | 48 | 66 | 90 | 105 | 65 | 10 | 9 | 1.0 |
| 50 | 80 | 53 | 72 | 95 | 109 | 69.5 | 10 | 9 | 1.2 |
