제품 상세 정보:
|
| 밀봉면: | 자동차 대 Cer, SIC 대 SIC | 설치: | 설치 및 교체가 용이함 |
|---|---|---|---|
| 구멍 내경: | 10-40 밀리미터 | 밀봉면: | 탄화규소 |

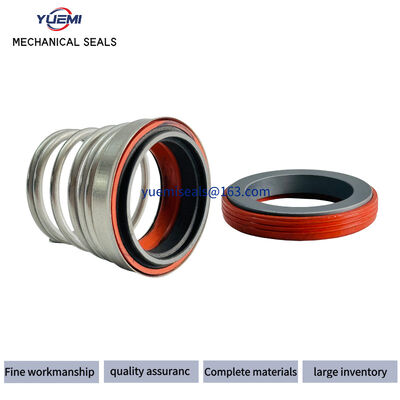

| 제품: | 물 펌프 바다표범 | 제품 종류: | 155 기계적 밀봉 |
| 보조 씰: | NBR/EPDM/바이톤 | ||
| 강조하다: | 벨로 물 펌프 기계 셰프트 봉쇄,순환 펌프 물 펌프 기계적 봉쇄,155형 물 펌프 기계 봉쇄 |
||
작업 조건:
매개체: 물, 기름, 약한 산, 약한 염기
그리고 다른 일반적인 부식성 화학 매체.
온도: -40oC ~ 200oC
압력: ≤1.4Mpa
회전 속도: ≤20m/s
소재:
고정 반지: 세라믹 / 시크 / CAR
로터리 링: 탄소 / 시크 / CAR / SUS304
2차 봉인: NBR / EPDM
스프링 및 금속 부품: 스테인리스 스틸
세부 사항
| 성능 능력 | 재료 조합 |
| 온도: -30°C~200°C, 오 링 재료에 따라 | 표면: 탄소, SiC, TC |
| 압력: 최대 8 바 | 좌석: 세라믹, SiC, TC |
| 속도: 최대 10m/s | 오 링: NBR, EPDM,FKM 등 |
| 최종 재생/축적 부동의 허용: ±1mm | 스프링: SS304, SS316, Hastelloy C |
| 사이즈: 10mm ~ 40mm | 금속 부품: SS304, SS316 |
| 인치 크기 D1 |
크기 코드 | D3 | D7 | L1 | L4 | 메트릭 크기 D1 | 크기 코드 | D3 | D7 | L1 | L4 | |
| 10 | 0100 | 20.00 | 18.10 | 15.00 | 5.50 | 10 | 0100 | 20.00 | 21.00 | 15.00 | 7.00 | |
| 11 | 0110 | 22.00 | 20.60 | 18.00 | 5.50 | 12 | 0120 | 22.00 | 23.00 | 18.00 | 7.00 | |
| 12 | 0120 | 22.00 | 20.60 | 18.00 | 5.50 | 14 | 0140 | 25.00 | 25.00 | 22.00 | 7.00 | |
| 13 | 0130 | 25.00 | 23.10 | 22.00 | 6.00 | 16 | 0160 | 29.00 | 27.00 | 23.00 | 7.00 | |
| 14 | 0140 | 25.00 | 23.10 | 22.00 | 6.00 | 18 | 0180 | 33.00 | 33.00 | 24.00 | 10.00 | |
| 15 | 0150 | 29.00 | 26.90 | 22.00 | 7.00 | 20 | 0200 | 33.00 | 35.00 | 25.00 | 10.00 | |
| 16 | 0160 | 29.00 | 26.90 | 23.00 | 7.00 | 22 | 0220 | 38.00 | 37.00 | 25.00 | 10.00 | |
| 17 | 0170 | 29.00 | 26.90 | 23.00 | 7.00 | 24 | 0240 | 38.00 | 39.00 | 27.00 | 10.00 | |
| 18 | 0180 | 33.00 | 30.90 | 24.00 | 8.00 | 25 | 0250 | 40.00 | 40.00 | 27.00 | 10.00 | |
| 19 | 0190 | 33.00 | 30.90 | 25.00 | 8.00 | 28 | 0280 | 46.00 | 43.00 | 29.00 | 10.00 | |
| 20 | 0200 | 33.00 | 30.90 | 25.00 | 8.00 | 30 | 0300 | 46.00 | 45.00 | 30.00 | 10.00 | |
| 21 | 0210 | 38.00 | 35.40 | 25.00 | 8.00 | 32 | 0320 | 46.00 | 48.00 | 30.00 | 10.00 | |
| 22 | 0220 | 38.00 | 35.40 | 25.00 | 8.00 | 33 | 0330 | 48.00 | 48.00 | 39.00 | 10.00 | |
| 23 | 0230 | 38.00 | 35.40 | 27.00 | 8.00 | 35 | 0350 | 50.00 | 50.00 | 39.00 | 10.00 | |
| 24 | 0240 | 38.00 | 35.40 | 27.00 | 8.00 | 38 | 0380 | 56.00 | 58.00 | 42.00 | 13.00 | |
| 25 | 0250 | 40.00 | 38.20 | 27.00 | 8.50 | 40 | 0400 | 58.00 | 58.00 | 42.00 | 13.00 | |
| 28 | 0280 | 46.00 | 43.30 | 29.00 | 9.00 | |||||||
| 29 | 0290 | 46.00 | 43.30 | 30.00 | 9.00 | |||||||
| 30 | 0300 | 46.00 | 43.30 | 30.00 | 9.00 | |||||||
| 32 | 0320 | 46.00 | 43.30 | 30.00 | 9.00 | |||||||
| 33 | 0330 | 48.00 | 53.50 | 39.00 | 11.50 | |||||||
| 35 | 0350 | 50.00 | 53.50 | 39.00 | 11.50 | |||||||
| 38 | 0380 | 58.00 | 60.50 | 39.00 | 11.50 | |||||||
| 40 | 0400 | 58.00 | 60.50 | 39.00 | 11.50 |
