제품 상세 정보:
|
| 치수: | 모델에 따라 다름 | 속도 제한: | 10m/초 이하 |
|---|---|---|---|
| 엘라토머: | NBR, EPDM, 바이톤 | 운송 패키지: | YUEMI 표준 또는 맞춤형 |

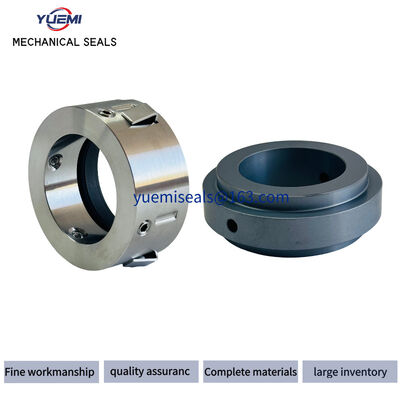

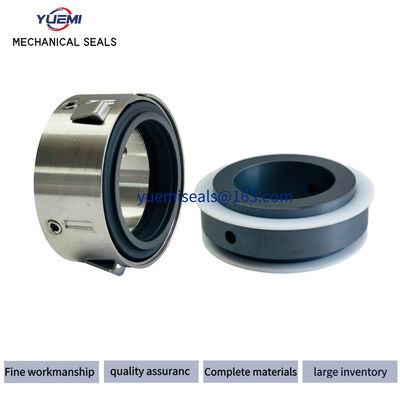

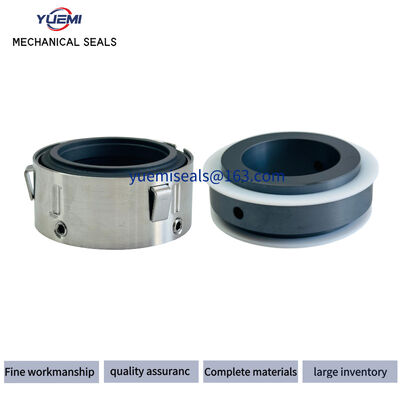

| 모델 번호: | 성 | 제품 유형: | Armstrong 펌프 씰 |
| d(inch) | d(mm) | D1 | D3 | L1 | L2 | L3 |
| YM ST-1-1/8 | 28.575 | 59.40 | 47.60 | 25.30 | 25.60 | 15.90 |
| YM ST-1-5/8 | 41.275 | 71.80 | 62.00 | 25.30 | 29.50 | 15.90 |
| YM ST-2-1/8 | 53.975 | 84.60 | 79.40 | 25.30 | 29.30 | 15.90 |
| YM ST-2-5/8 | 66.675 | 111.0 | 88.90 | 25.30 | 41.30 | 15.90 |
| 매개변수 | 값/설명 | 단위/참고 | |
|---|---|---|---|
| 모델 | YM-ST | 표준 온도(ST) 또는 특수 유형 기계적 씰 | |
| 씰 유형 | 단일 스프링 불균형 씰 | 일반 산업 응용 분야에 비용 효율적 | |
| 페이스 재료 | - 회전: 탄소 흑연 - 고정: 탄화 규소(SiC) |
적당한 내마모성을 위한 흑연/SiC 페어링 | |
| 하우징 재료 | 스테인리스 스틸 304 (표준) - 316L (선택 사항) |
화학 환경에서 내식성을 위한 316L | |
| 압력 범위10 | 1.2 | MPa | 낮음에서 중간 압력 펌프에 적합 (예: 물, 오일) |
| 샤프트 직경 범위 | 20 mm - 60 mm | 펌프 및 믹서의 일반적인 샤프트 크기 | |
| 최대 회전 속도 | 2900 | RPM | 표준 모터 속도(50 Hz)와 일치 |
| 온도 범위 | -20°C ~ 140°C | 엘라스토머: NBR (표준); 최대 180°C까지 FKM (선택 사항) | |
| 누출률 | ≤10 | m/s | 비중요 서비스에 대한 ISO 21049 표준 충족 |
| 매체 호환성 | - 물, 광유, 지방족 탄화수소 | 강산, 알칼리 또는 용제에는 권장하지 않음 | |
| 설치 유형 | 삽입 장착 (단순 축 방향 맞춤) | 기본 정렬 필요; 현장 수리에 적합 | |
| 엘라스토머 재료 | NBR (표준) - FKM (고온/화학 물질용) |
NBR: pH 6-8 호환성; FKM: pH 0-14 | |
| 표준 준수 | ISO 21049, RoHS | 환경 및 안전 요구 사항에 대해 인증됨 | |
| 주요 특징 | - 회전 방지 핀 - 사전 윤활된 면 - 경제적인 예비 부품 |
유지 보수 간소화; 비중요 공정에 이상적 |
