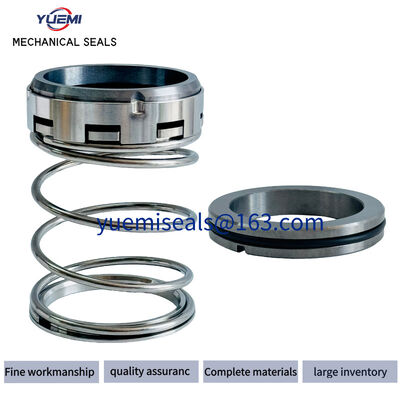

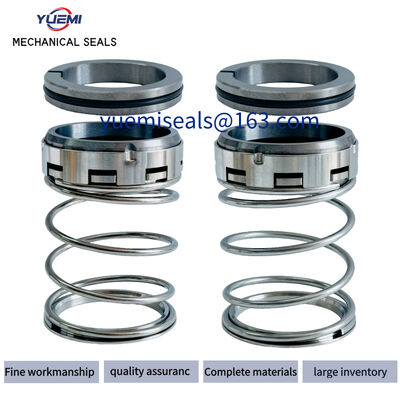

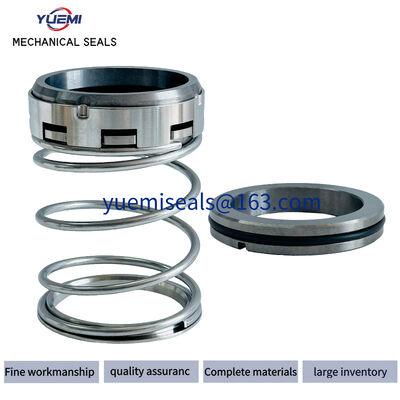

제품 상세 정보:
|
| Hs 코드: | 848420090 | 모델 번호: | T1- |
|---|---|---|---|
| 키워드: | 미션 펌프 씰 | 재료: | VIT TC TC |
| 제품: | OEM 펌프 씰 | 밀봉면: | TC TC |
| 제품의 크기: | 2-1/2 |
| d(mm) | d | D1 | D3 | L1 | L2 |
| 2.500 | 63.50 | 87.73 | 80.95 | 63.50 | 14.27 |
| 3.500 | 88.90 | 111.13 | 111.00 | 79.38 | 19.84 |
| 매개변수 범주 | 사양 | |
|---|---|---|
| 모델 | Type1 (단일 엔드 비균형, 엘라스토머 벨로우즈 디자인) | |
| 축 직경 범위 | 비표준 크기 맞춤 가능 | |
| 압력 제한 | ≤1.2 MPa (표준) | |
| 온도 범위 | -20°C ~ 200°C (엘라스토머에 따라 다름: NBR/FKM/EPDM) | |
| 페이스 재료 | 탄화규소 (SiC) / 탄화텅스텐 (WC) / 알루미나 세라믹 (AlO) | |
| 2차 씰 | 니트릴 (NBR) / 불소 고무 (FKM) / 에틸렌 프로필렌 (EPDM) | |
| 호환 매체 | 물, 오일, 약한 부식성 액체 (연마성 매체의 경우 플러싱 필요) | |
| 주요 설계 특징 | - 축 방향 유연성을 위한 엘라스토머 벨로우즈 - 스프링 구동, 양방향 회전 지원 |
|
| 설치 요구 사항 | - 축 런아웃 ≤0.04 mm - 깨끗한 씰 챔버 - 건조 운전 방지 |
| 펌프 유형 | 호환 Type1 모델 | 응용 시나리오 |
|---|---|---|
| 원심 펌프 | Type1-25, Type1-30, Type1-35 | 수도 공급, 화학 물질 이송 |
| 잠수 펌프 | Type1-38, Type1-50 | 폐수 처리, 해양 응용 분야 |
| 화학 공정 펌프 | Type1-1.125", Type1-1.5" (맞춤형 크기) | 산/알칼리 처리, 반응기 |
| API 준수 펌프 | Type1-2100 시리즈 (예: 2100-25, 2100-40) | 정유 공장, 고압 시스템 |
| 보일러 급수 펌프 | Type1-65, Type1-70 | 발전소, 증기 시스템 |
| 매개변수 | 값/설명 | 단위/참고 |
|---|---|---|
| 모델 | YM-TYPE1 | - |
| 씰 유형 | 단일 기계적 씰 | 스프링 장착 비균형 설계 |
| 페이스 재료 | - 1차: 탄소강 (경화) - 2차: 흑연 |
경도: ≥200 HB (1차) |
| 하우징 재료 | 주철 | 비부식성 매체에 경제적 |
| 압력 범위 | 0 - 0.6 | MPa |
| 소형에서 중형 축에 적합 | ||
| 최대 회전 속도 | 2800 | RPM |
| 누설률 | ≤8.0 | ml/h |
| 매체 호환성 | 물, 경유, 비부식성 액체 | 연마성 또는 고온 응용 분야에는 적합하지 않음 |
| 설치 유형 | 분할 스타일 | 공구 없이 현장 설치 |
| 기본 산업용 씰링 요구 사항 |
