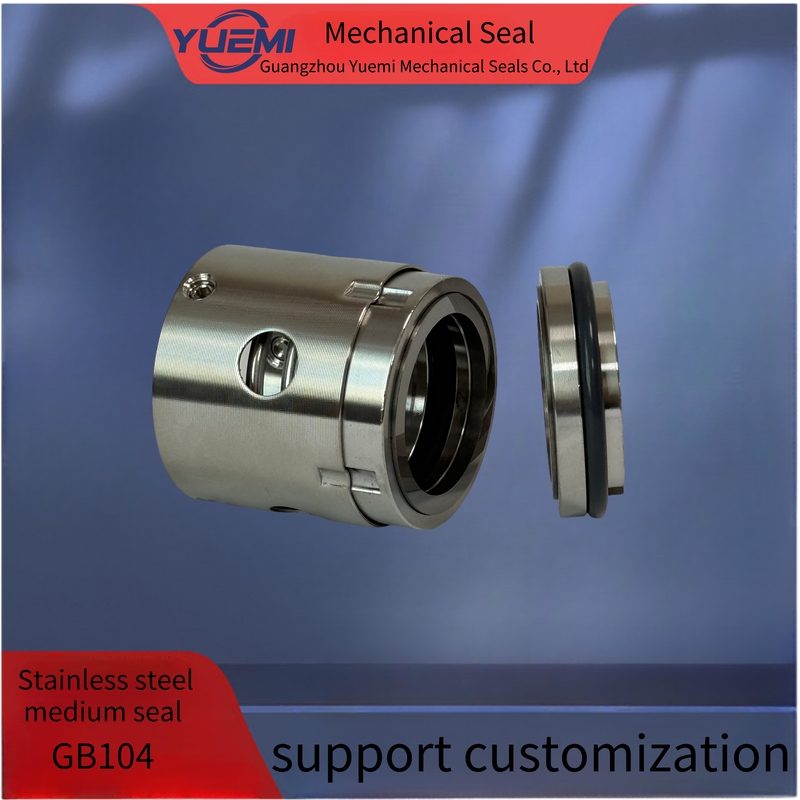

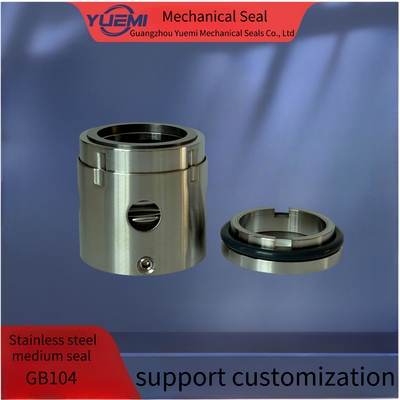

OEM 화학 물 펌프 중형 기계 밀봉 SIC GB104

화학 물 펌프 및 종이 제조 산업용 스테인레스 스틸 중형 기계 밀폐 GB104

단일 밀폐 / 불균형 / 운전 수면으로 운전 / 회전 방향에 관계없이

이 시리즈는 기계적 밀폐 스프링의 전형적인, 다양한 재료와 얼굴 조합,

다양한 요구 사항

밀폐해야 하는 매체: 물, 기름, 중상식 액체 및 고체알을 포함한 다른 매체

밀폐된 챔버의 압력: ≤1.0MPa

회전속도: ≤3000r/min

(선형속도:≤20m/sec)

밀폐된 햄버의 온도: 0°C~+180°C (FPM)

-30°C~+120°C (NBR) -40°C~+230°C (EPR)

-40°C~+230°C (PTFE) -40°C~+230°C (PTFE 덮개 고무)

JB/T 1472-94 표준을 충족

기술 매개 변수

재료

준비 방법:
1. 샤프트 외부 지름은 허용 범위 내입니다 +-0.05mm
2셰프트 류트 <0.1mm
3셰프 끝 플로트 <0.13mm
4, 오 링 위에 샤프트에 날카로운 가장자리가 없습니다
참고:
설치 중에, 긁거나 손상되지 않습니다. 만약 어떤 것이 손상되면, 새로운 하나를 교체하기 위해 저희에게 연락하십시오.
구조에 설치:
1. 카트리지를 봉쇄하는 전체 세트가 청소되고 정확히 판매 전에 누출 검사 통과합니다.손상을 피하기 위해, 해제하고 고정하기 전에 다시 청소하지 마십시오.

2 밀폐기와 샤프트 사이의 장착 면적은 dl h6 0.8, 그리고 셰프트의 끝에는 선도 톱니가 있어야 합니다. 스크루의 위치에 있는 셰프트의 외부 지름은 0.2mm 더 작아야 합니다. 스크루가 너무 단단해지면 저항합니다. 셰프트를 기름으로 윤활하십시오.

3펌프 챔버에 카트리지를 넣고
A: 플랜지의 4개의 스크루 볼트를 더 단단히 하여, 상단에 있는 구멍 "G"로 들어가는 매체를 보장한다.
B: 더 단단한 네 개의 스크루를 설정하고 샤프트 수갑을 샤프트에 배치하십시오.
C: 4개의 표지판을 제거합니다.
해체해
D: 마찰 열을 씻어 내기 위해 중간 리드_인 파이프를 구멍"G"과 연결합니다.
펌프가 작동할 때 밀폐 챔버를 빨아 넣습니다.
참고:
설치를 완료하기 전에 회전 여부를 확인하기 위해 손으로 shaft을 돌렸습니다.

우리는 고품질의 제품을 공급하기 위해 고객과 성실하게 협력하고 싶습니다 우리는 성공의 열쇠를 가진 장기적인 협력 관계를 구축하는 것을 믿습니다.

1우리들은 누구죠?
우리는 중국 광둥 쉐운에 기반을 두고 있으며, 2014년부터 서유럽에 판매하고 있습니다.
2어떻게 품질을 보장할 수 있을까요?
항상 대량생산 전에 사전생산 샘플을
운송 전에 항상 최종 검사
3우리한테서 뭘 살 수 있어?
각종 세계적으로 유명한 브랜드의 펌프에 대한 기계적 밀폐
4왜 다른 공급자로부터 구매하지 않는가?
우리는 15 년 산업 경험을 가진 제조업체입니다.
5어떤 서비스를 제공할 수 있을까요?
납품 조건: FOB, CIF, EXW, DDP, 익스프레스 배송
용납된 지불 통화: USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF
허용된 지불 방식: T/T,L/C,MoneyGram,Western Union, 현금
언어:영어,중국어,스페인어,프랑스어,러시아어,이탈리아어
